제품 상세정보
원래 장소: 청도, 중국
브랜드 이름: KXD
인증: SGS,BV,CE
모델 번호: KXD-SSW101
지불과 운송 용어
최소 주문 수량: 25 톤
가격: USD60-120/SQM
포장 세부 사항: 누드패킹/스틸팔레트
배달 시간: 25 근무일
공급 능력: 1000톤/일
Grade: |
Q235 Q345B |
Type: |
Light |
Application: |
Steel Workshop,Warehouse |
Standard: |
GB |
Dimensions: |
Customers' Requirement |
Product name: |
Steel Structure Building |
Grade: |
Q235 Q345B |
Type: |
Light |
Application: |
Steel Workshop,Warehouse |
Standard: |
GB |
Dimensions: |
Customers' Requirement |
Product name: |
Steel Structure Building |
전공 철강 구조 공장 공장 워크샵
프로젝트 이름: 새로운 공장 두 조각 캔 워크샵
건물의 층 수, 높이 및 면적: 이 프로젝트의 지상 1층; 지상 건물의 전체 높이는 10.650m입니다.
1층 높이는 10.50m이며 건물 면적은 20790.31 평방 미터이다.
건축 구조 형태: 가벼운 강철 구조, 부분 프레임 구조 및 주요 구조의 설계 서비스 수명
50년으로 제한됩니다. 구조 안전 수준은 레벨 2, 지진 강화 강도는 7도이며 설계 지진 그룹은:
세 번째 그룹은 0.10g의 기본 가속으로 설계되었습니다.
방화성 등급: 지상 위 부분은 2급 방화성 등급을 갖습니다.
강철 구조의 무부하 벽은 폴리우레탄 복합 합성 평면 강철 판으로 만들어졌으며 공장 외부 벽의 기초 빔은 높이에 들어갑니다.
1.2m 이하, 그것은 회색 외벽 타일로 200 두께의 가공 콘크리트 블록 벽입니다. 1.2m 이상의 고도
벽은 100mm 유리 솜 펠트 복합판과 단일 계층 프로파일 된 철판으로 구성됩니다.
벽 패널의 외부 패널은 0.7mm 두께의 알루미늄 주황 코팅 프로파일 스틸 시트, 그리고 내부 패널은 0.5mm 두께의 알루미늄 주황 코팅 프로파일 스틸 시트
보드. 벽의 내부 패널은 0.5mm 우유색 흰색 프로파일 철판으로 만들어졌으며, 그것은 펄린의 내부쪽에 설치됩니다.
지붕 2: 금속 프로파일 잎 지붕
1.0.6 두꺼운 HV-470형 360도 숨겨진 봉쇄 알루미늄 진크 외층 압축 된 색상의 철판 (옥수 지붕의 외부 표면은 젖빛 흰색)
색상)
2.100 두꺼운 분홍색 초미세 강철 구조 알루미늄 필리프 포니어와 함께 특별한 유리 양털을 느꼈다 (반량 밀도는
16kg/m3, 열전도 ≤ 0.037w/mk)
3냉형 금속 진열판
4.0.5mm 980형 진료 된 압축 된 내부 색상의 철판 (유 같은 흰색 표면)
외벽 3: 1.2 미터 이상의 철강 구조물의 외벽에 사용되는 색상의 철강 판 외벽
1.0.7mm 두께의 알루미늄 진크로 코팅 된 프로파일 스틸 시트
2.100 두꺼운 분홍색 초미세 강철 구조 알루미늄 필리프 포니어와 함께 특별한 유리 양털을 느꼈다 (반량 밀도는
16kg/m3, 열전도 ≤ 0.037w/mk)
3냉형 금속 진열판
4.0.5mm 두께의 알루미늄 주황 코팅 프로파일 철판 (내면 패널 표면은 젖빛 흰색)
| 항목 | 사양 | |
| 주식철 프레임 | 열 | Q235, Q355 H 섹션 스틸 |
| 빔 | Q235, Q355 H 섹션 스틸 | |
| 2차 프레임 | 펄린 | Q235 감전된 C 및 Z 펄린 |
| 무릎 보호기 | Q235 각철 | |
| 넥타이 막대기 | Q235 원형 철강 파이프 | |
| 브래시 | Q235 둥근 바 | |
| 수직 및 수평 지원 | Q235 앵글 스틸, 둥근 바 또는 스틸 파이프 | |
| 유지보수 시스템 | 지붕 패널 | EPS 샌드위치 패널 / 유리섬유 샌드위치 패널 / |
| 로크 울 샌드위치 패널 / 퓨 샌드위치 패널 / 스틸 시트 | ||
| 벽 패널 | 샌드위치 패널 / 굴곡 스틸 시트 | |
| 부속품 | 창문 | 알루미늄 합금 창 / PVC 창 / 샌드위치 패널 창 |
| 문 | 슬라이딩 샌드위치 패널 문 / 롤링 금속 문 / 개인 문 | |
| 빗방울 | PUC | |
| 지붕에 실력 부하 | 120kg/sqm (색철 패널을 둘러싸고) | |
| 바람 저항 등급 | 12등급 | |
| 지진 저항성 | 8등급 | |
| 구조 사용 | 최대 50년 | |
| 마무리 옵션 | 다양한 색상과 질감 | |
| 페인트 옵션 | 알키드 파이팅, 두 가지 기본 페인팅, 두 가지 마무리 페인팅 | |
| (그레이 페인트, 빨간 페인트, 흰 페인트, 에포시 아연 등) 또는 가연화. | ||
설치가 완료되면, 앵커 볼트의 규칙을 찾아. 엄격하게 제공 한 축과 높이에 따라 위치.
규칙을 찾아: 그것은 모든 앵커 볼트가 위치에서 정렬되어야 하며, 철기 기둥을 배치 한 후 그것은 직선에 있어야합니다
앵커 볼트의 용접은 축과 높이를 보장하면서 단단하게 연결되어야합니다.나사 바닥과 볼트의 바닥은 주요 강화와 함께 단단히 횡단 웰딩되어야웰딩이 완료 된 후 검사하기 위해 볼트를 흔들십시오.
기판 빔 및 철근 기둥 설치
강철 기둥 을 들어 올릴 때, 기초 견과류 를 미리 평평 하게 해야 한다. 들어 올릴 때, 아무도 크레인의 들어올림 범위 안 에 서서는 안 된다.강철 기둥이 기본적으로 위치 한 후에앵커넛을 단단히 매야 합니다.
조립 후 철 빔을 들어 올리는 것: 철 기둥 띠 막대기 / 기둥 받침대 건설이 완료되면 철 빔을 들어 올릴 것입니다.
지붕 톱니 톱니 를 분리 하고 볼트 를 설치 한다. 큰 간격 을 위해 Z형, 작은 간격 을 위해 C형 을 사용 한다.
지붕 패널 설치
내부 벽 패널 설치: 패널은 강철 기둥과 평행하며 두 패널 사이의 관절이 너무 크지 않도록 주의해야합니다.자기 탭 손톱은 곧게 있어야합니다, 보드는 평평하고 직선으로, 그리고 자기 탭 손톱 사이의 간격은 일관되어야 합니다

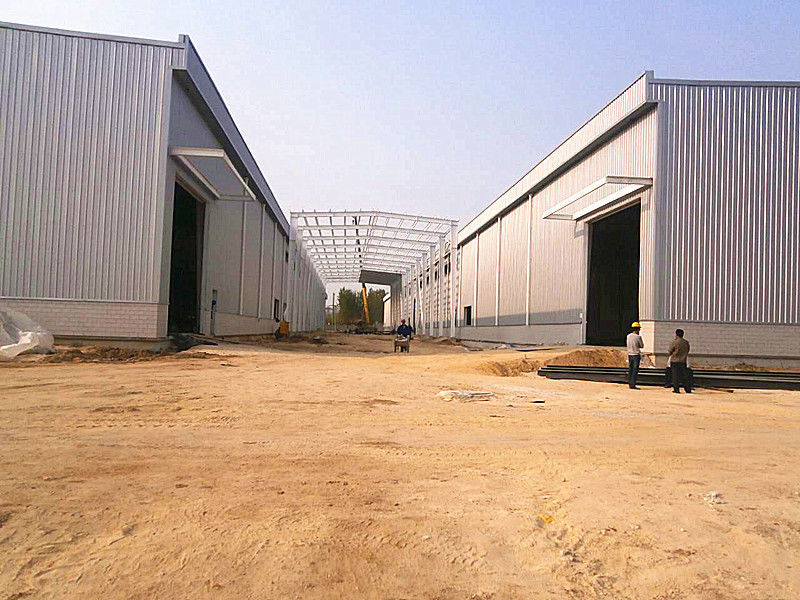

완성된 사진:
